1、概述

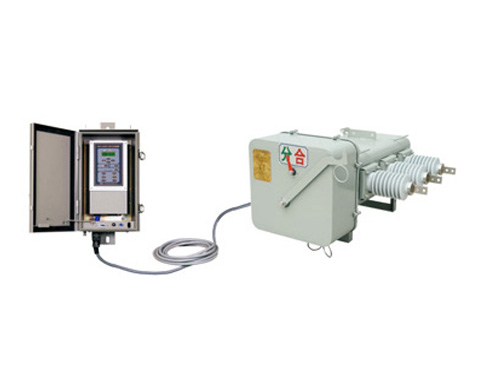

LW3G-12/630-20柱上SF6斷路器是我公司按照國網一二次融合標準而開發的新一代成套柱上開關產品，開關結構緊湊，布局合理，功能齊全，各項指標均符合國網一二次融合技術要求；內置高精度電流互感器、零序電流互感器、零序電壓傳感器，具有測量范圍寬，測量精度高，可靠性穩定、功率損耗小的特點，模擬量齊全便于準確判定線路各種故障。 LW3G-12/630-20柱上SF6斷路器與FTU配合，具有測量、保護、控制、信號、遠動與組網、在線監測與診斷和接地**判斷、線損計量、故障錄波等智能功能，適用于10kV架空配電線路和用戶分支線路。能迅速分離故障區段，使故障隔離在用戶分界區段內，防止因用戶故障波及整條配電線路，引起大面積停電事故發生。
2、產品特點：
l 本產品具有結構簡單、滅弧和絕緣性能優良、操作功率小、額定參數高、電壽命和不檢修周期長等顯著優點。
l 開關箱體采用304不銹鋼制造，達到永久使用的耐腐要求
l 裝高氣壓泄壓裝置，即使發生內部故障，也不會因?yàn)橄潴w內氣體壓力突然升高而將箱體損壞。
l 裝設低氣壓閉鎖報警裝置（選配），斷路器在過低氣壓下，低氣壓閉鎖報警裝置可以有效的對操作機構機械閉鎖并同時給控制器一個輔助接點，大大地提高開關運行的可靠性。
l 具有端子進出線和絕緣電纜進出線。絕緣電纜進出線可有效地避免因外來因素而引發進出線端子相間短路故障。
l 可采用先進的進出線瓷質套管工藝，有效地防止開關運行中的電暈放電。還可提供有機絕緣套管，****因外力和雷電造成的瓷瓶破裂和因瓷質因素造成的開裂。
l 配置CT/RVT保護裝置: 為了防止電流測量裝置的過電流和CT開路，電壓測量裝置的過電壓產品配置了CT/RVT保護模塊

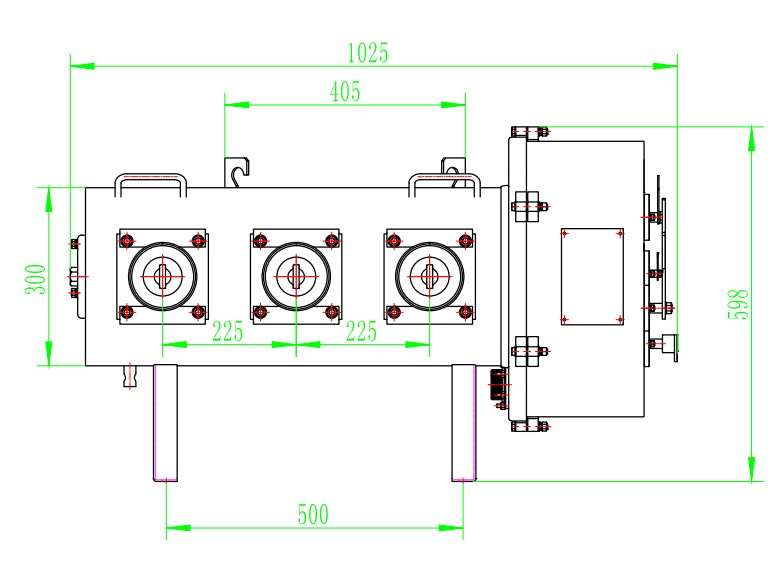

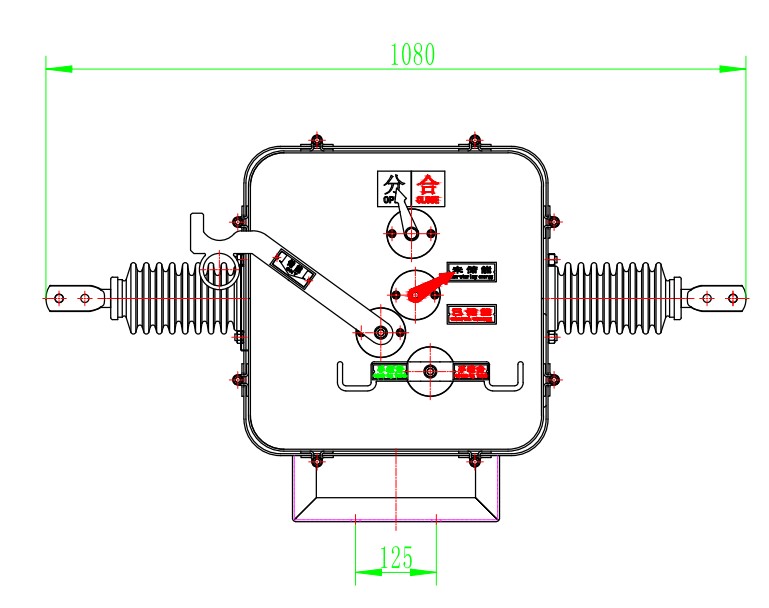

3、外形尺寸

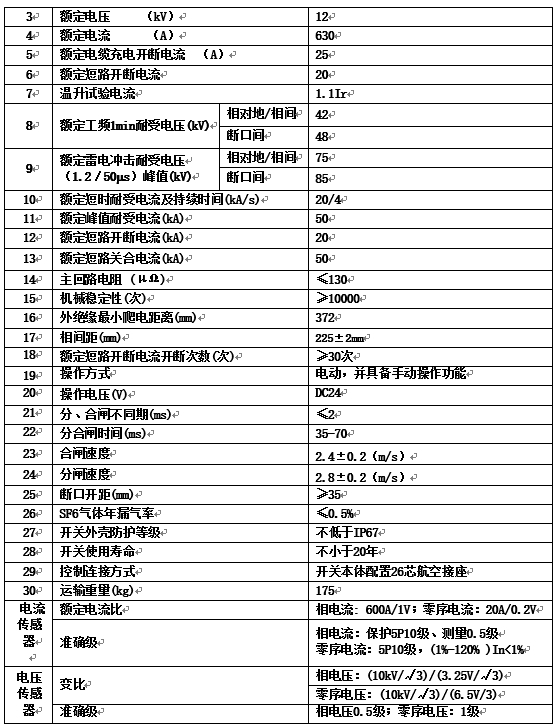

4、主要技術參數
